Apa itu besi CNP dalam konteks konstruksi
Wiramas.com – Besi CNP adalah profil baja berbentuk huruf C yang dibuat melalui proses canai dingin. Dalam praktik bangunan, CNP sering dipakai sebagai elemen sekunder yang meneruskan beban penutup atap atau dinding ke rangka utama. Profil ini dikenal juga sebagai C channel atau kanal C, tersedia dalam berbagai lebar kaki dan tebal pelat untuk menyesuaikan beban dan bentang. Untuk rancangan bangunan baja ringan maupun portal baja, CNP hadir sebagai purlin atap atau girt dinding yang bekerja bersama sistem bracing.
Profil besi CNP adalah kanal C hasil canai dingin, umum untuk purlin atap dan girt dinding; rujukan teknis merujuk SNI 7971:2013 cold-formed steel.
Karakteristik utama besi CNP
Karakteristik CNP berangkat dari material baja canai dingin yang mengalami peningkatan kekuatan luluh di area lipatan akibat proses pembentukan, sehingga efisien dari sisi rasio kekuatan terhadap berat. Bentuk C memudahkan pemotongan, pembautan, dan pengelasan sesuai kebutuhan detail di lapangan. Untuk ketahanan terhadap korosi, CNP dapat dilapisi seng melalui hot-dip galvanizing atau sistem cat industri. Di pasar Indonesia, CNP tersedia dalam aneka ukuran dan panjang komersial 6 meter, memudahkan optimasi pemotongan.
Poin penting:
- Bahan & proses: cold-formed steel memberi efisiensi massa dan kemudahan fabrikasi.
- Proteksi: galvanis memberi perlindungan barier dan katodik yang memperpanjang umur layanan.
- Dimensi & panjang: tersedia berbagai ukuran, umum panjang 6 meter di distributor lokal.
- Rujukan teknik: gunakan SNI 7971 serta AISI S100/S240 untuk desain dan framing.
Fungsi dan kegunaan besi CNP pada bangunan

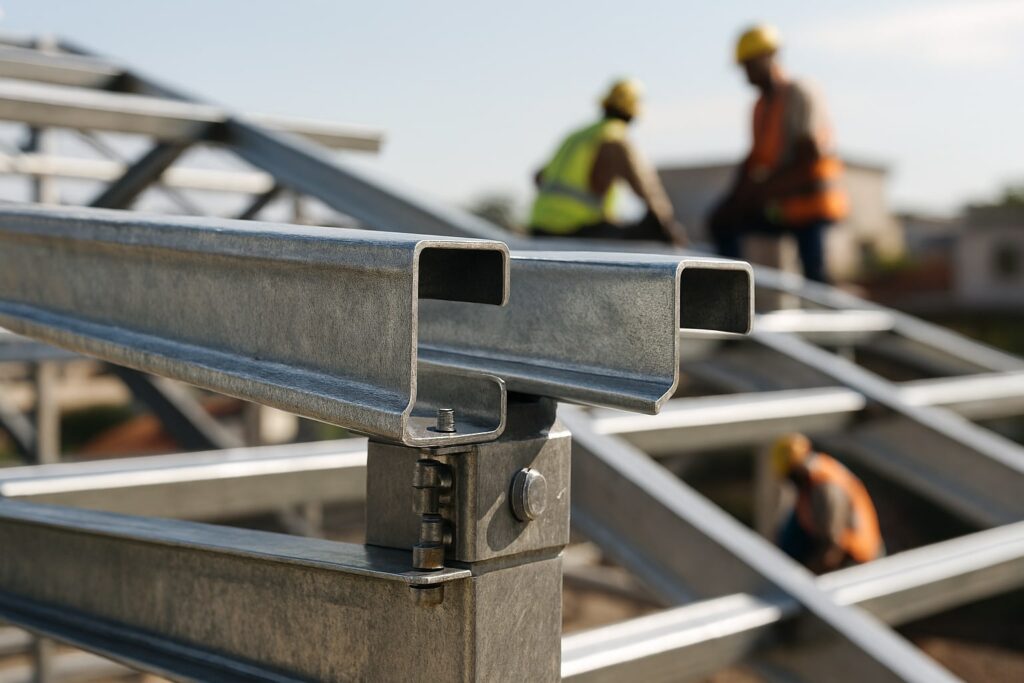

Dalam sistem envelope bangunan baja, purlin dan side girt memindahkan beban penutup kerangka utama serta memberi restrain terhadap kolom dan rafter. CNP banyak dipilih untuk peran ini karena profilnya mudah dipasang dan tersedia luas di pasaran. Pada proyek hunian, komersial, industri, hingga gudang, CNP hadir dari fungsi ringan hingga semi-struktural dengan tetap mengacu pada perhitungan insinyur struktur. Selain menopang cladding, purlin dan girt dari profil CNP ikut memberi pengekangan lateral pada rafter atau kolom sehingga membantu menyalurkan beban horizontal menuju sistem bracing, hasilnya rangka utama lebih stabil dan risiko tekuk lateral berkurang.
Contoh pemakaian yang lazim:
- Rangka atap, sebagai purlin untuk mendukung penutup atap dan meneruskan beban ke portal utama.
- Girt dinding dan partisi, memberi tumpuan panel dinding sekaligus membantu kestabilan dinding terhadap angin.
- Kanopi, pagar, platform servis, serta rak ringan, memanfaatkan kemudahan fabrikasi dan sistem sambungan baut.
- Aplikasi campuran C dan Z, pemilihan profil mengikuti kebutuhan detail sambungan, tumpang-tindih, dan arah bentang.
Baca juga artikel menarik lainnya: Mengapa Harus Pilih Besi SNI? Ini 3 Alasan Utama untuk Bangunan Lebih Kuat dan Tahan Lama
Keunggulan besi CNP dibanding material lain
Di tahap perencanaan, pemilihan material mempertimbangkan kinerja struktural, biaya, waktu pemasangan, serta perawatan. CNP memberi keseimbangan menarik antara kekuatan, berat, dan kemudahan kerja, sehingga sering menjadi opsi ekonomis untuk rangka sekunder. Ketika dilapisi dengan galvanis, durabilitasnya meningkat signifikan untuk lingkungan luar ruang.
Keunggulan yang utama:
- Efisiensi massa: cold-formed steel memberikan rasio kekuatan terhadap berat yang baik.
- Instalasi cepat: mudah dipotong, dibor, dan disambung baut atau las, mempercepat progres di lapangan.
- Ekonomis: ketersediaan ukuran dan stok panjang komersial memudahkan optimasi pemotongan.
- Tahan korosi dengan galvanis: perlindungan barier dan katodik memperpanjang umur pakai.
Alasan Menggunakan Besi CNP di Proyek Konstruksi
Catatan: Sumber lengkap dengan tautan tersedia di bagian referensi artikel di situs. Tabel ini merangkum alasan utama beserta implikasinya.
| Alasan/Manfaat | Penjelasan singkat | Dampak ke proyek | Sumber (singkat) |
|---|---|---|---|
| Efisiensi massa & kekuatan (cold‑formed) | Profil CNP dari baja canai dingin punya rasio kekuatan terhadap berat yang baik dan dirancang dengan spesifikasi teknik cold‑formed. | Struktur sekunder kuat dengan berat relatif ringan, memudahkan lifting & logistik. | AISI S100 (CF steel spec) |
| Fungsi purlin/girt untuk envelope bangunan | Sebagai elemen sekunder, purlin & side girt menopang cladding, menyalurkan beban ke rangka utama, sekaligus memberi restrain. | Stabilitas rangka utama meningkat; beban atap/dinding tersalurkan rapi. | SteelConstruction.info (Building envelopes) |
| Ketersediaan ukuran & panjang komersial 6 m | CNP tersedia luas di pasar Indonesia dengan panjang 6 m, beragam ukuran & tebal. | Mudah diestimasi & dioptimasi pemotongannya; meminimalkan sisa material. | SMS Perkasa, Wiramas, HiSteel |
| Ketahanan korosi dengan galvanis | Galvanis memberi proteksi barier + katodik; patina seng memperlambat korosi. | Umur layanan lebih panjang untuk area eksterior/lembab. | American Galvanizers Association |
| Kompatibel dengan standar desain | Perancangan & pemasangan merujuk SNI 7971, AISI S240/S100 untuk framing & kapasitas. | Perhitungan terstandar; memudahkan audit & persetujuan teknis. | SNI 7971; AISI S240 |
| Kemudahan fabrikasi & pemasangan | Profil tipis mudah dipotong, dibor, dan disambung baut (umumnya sudah punch). | Percepatan progres lapangan; detail sambungan lebih konsisten. | Nucor Bldg. Systems (shop‑punched) |
| Konfigurasi lapangan yang fleksibel | Untuk sistem multi‑bentang, Z biasa dilap; C dapat dipasang back‑to‑back atau untuk eave/ bentang tunggal. | Memilih CNP untuk posisi eave, bukaan, atau modul yang tidak perlu overlap. | CFSEI/MBMA; Edcon/Lysaght note |
| Membantu stabilisasi rangka utama | Purlin/girt dapat berperan memberi restrain lateral pada rafter/kolom. | Mengurangi risiko buckling lateral; kinerja rangka utama lebih andal. | SteelConstruction.info; SS8 PDF |
| Ringan untuk logistik & handling | Cold‑formed umumnya lebih ringan dari hot‑rolled untuk fungsi sekunder yang sama. | Pengangkutan & pemasangan lebih mudah; potensi efisiensi biaya tenaga. | SCI P301 (Light steel framing) |
| Aplikasi luas (purlin, girt, base channel, bukaan) | CNP dipakai sebagai purlin/girt, base channel, dan rangka bukaan. | Satu tipe profil untuk banyak detail; menyederhanakan pengadaan. | The Purlin Mill (C purlins & girts) |
CNP vs Z Purlin, Kapan Dipilih?
CNP lebih tepat untuk bentang tunggal, posisi eave, base channel, dan area yang tidak membutuhkan overlap. Profil ini juga bisa dipasang back-to-back untuk menambah kekakuan lokal tanpa menambah kompleksitas sambungan.
Z purlin biasanya dipilih untuk sistem multi-bentang karena bisa dilap (overlap) di atas tumpuan. Teknik ini membantu menaikkan kapasitas sistem tanpa memperbesar tebal material, sehingga efisien untuk atap dengan jarak gording yang lebih lebar.
Pada proyek yang sederhana dan ritmenya cepat, CNP memberi pemasangan yang lebih langsung. Pada bentang panjang dan modul atap berulang, Z purlin yang dilap sering memberi performa struktural yang lebih ekonomis.
Tips memilih dan memasang CNP agar aman dan efisien
Keberhasilan penggunaan CNP bukan hanya soal memilih ukuran, tetapi juga tentang metode sambungan, jarak tumpuan, dan detail bracing. Standar desain cold-formed steel menuntut perhatian pada buckling elemen tipis, sehingga detail pengaku serta tumpuan harus mengikuti dokumen teknis. Untuk proyek dengan paparan cuaca, strategi pelapisan dan pemeliharaan perlu direncanakan sejak awal.
Rekomendasi praktis:
- Ikuti standar SNI 7971 dan AISI S100/S240 untuk penentuan tebal, jarak purlin/girt, serta sambungan.
- Pilih proteksi yang tepat untuk eksterior, utamakan galvanis celup panas atau sistem cat industri berlapis.
- Rencanakan sambungan baut atau las sesuai detail gambar kerja dan kapasitas fastener.
- Optimasi pemotongan dengan panjang 6 meter, kurangi sisa material dan waktu pemasangan.
Checklist cepat sebelum pembelian/pemasangan:
- Pastikan panjang komersial 6 m dan ukuran/tebal sesuai pesanan; cocokkan dengan tabel ukuran dari pemasok.
- Bila memakai galvanis, periksa kualitas pelapisan pada permukaan dan sesuaikan dengan tingkat agresivitas lingkungan.
- Cek lubang pabrik (shop-punched) dan kecocokan baut/sambungan dengan gambar kerja agar pemasangan konsisten.
- Pastikan penentuan profil, jarak gording, dan detail tumpuan mengacu standar desain baja canai dingin yang berlaku.
- Arsipkan sertifikat material serta rencana perawatan (cat/galvanis) untuk area eksterior atau lembab.

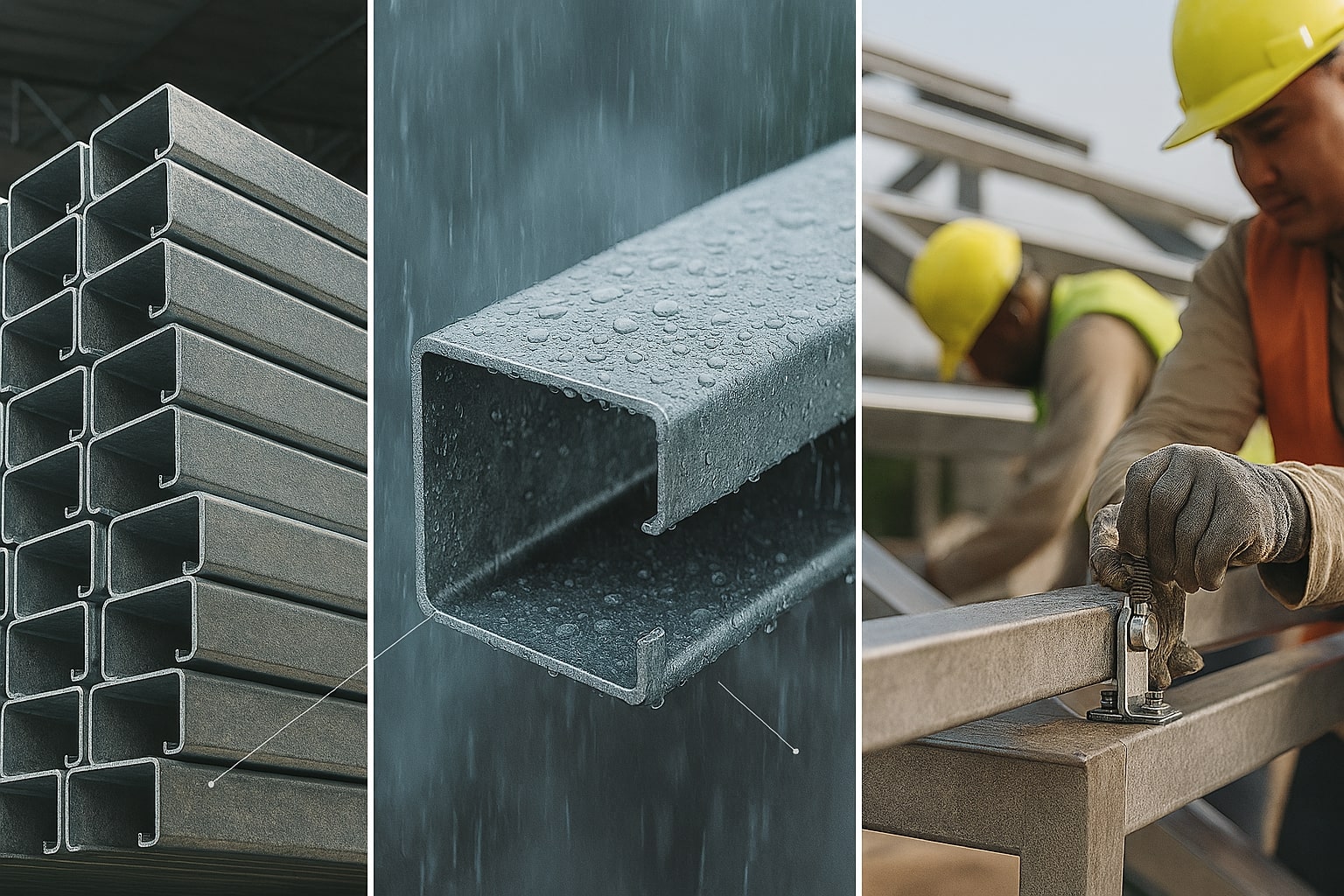

CNP membuat rangka atap dan dinding lebih efisien tanpa mengorbankan kekuatan
Ringkas: besi CNP menawarkan efisiensi massa, kekuatan memadai, perlindungan galvanis, dan instalasi cepat—ideal untuk jadwal proyek yang ketat.
Saat proyek menuntut struktur yang kuat, cepat dipasang, dan hemat biaya, besi CNP memberi jawaban seimbang untuk rangka atap, girt dinding, kanopi, hingga partisi. Jika lingkungan menantang, lapisan galvanis menjaga kinerja dalam jangka panjang.
Butuh pasokan terpercaya? PT Wira Mas Indobangun menyediakan besi CNP berkualitas untuk kebutuhan rangka besi CNP bangunan Anda, dengan layanan responsif dan harga kompetitif. Hubungi marketing (031) 753 6282 atau (031) 9942 4232, email [email protected], informasi perusahaan tersedia di wiramas.com.
Standar & rujukan teknis
Perancangan dan pemasangan profil CNP mengacu pada standar baja canai dingin yang berlaku. Untuk proyek di Indonesia, gunakan acuan SNI yang relevan. Untuk pendalaman, rujuk juga spesifikasi desain dan standar framing baja canai dingin internasional, panduan elemen sekunder (purlin/girt), serta referensi ketahanan korosi untuk komponen yang dilapisi galvanis.
Referensi
- SNI 7971:2013 Struktur baja canai dingin, mencakup gording kanal C dan komponen terkait. wiryantodotblog.files.wordpress.com
- AISI S100 Specification for the Design of Cold-Formed Steel Structural Members. CFSEI
- AISI S240 North American Standard for Cold-Formed Steel Framing. Build Using Steel
- SteelConstruction.info – Building envelopes, fungsi purlin dan side rails menyalurkan beban ke rangka utama. steelconstruction.info
- Western States Metal Roofing – definisi purlin sebagai penopang penutup atap. Western States Metal Roofing
- StruCalc – perbedaan girt dan purlin dalam posisi serta fungsi beban. StruCalc
- American Galvanizers Association – manfaat proteksi korosi hot-dip galvanizing. American Galvanizers Association
- SMS Perkasa – contoh spesifikasi dan panjang komersial CNP 6 meter di pasar Indonesia. SMS Perkasa
